برای سازندگانی که به دنبال تولید اتصالات قابل اعتماد و با حجم بالا هستند، دقتقالب مهر زنی رابطمی تواند به طور مستقیم بر دقت ابعاد، ثبات تولید، عمر ابزار و هزینه کلی تولید تأثیر بگذارد.قیرنمتخصص در توسعه قالب دقیق و راه حل های مهر زنی فلز، با استفاده از ماشینکاری CNC، فناوری مهر زنی با سرعت بالا، فرآیندهای تولید خودکار، و مدیریت کیفیت دقیق برای حمایت از خودرو، الکترونیک، لوازم خانگی و کاربردهای پزشکی.
قالب مهر زنی اتصال دهنده یک سیستم قالب تخصصی است که برای تولید اجزای رابط با هندسه ثابت، تلورانس های محکم و عملکرد تکرارپذیر طراحی شده است. بر خلاف ابزارهای مهر زنی همه منظوره، قالب های رابط باید ویژگی های بسیار کوچک، رفتار مواد، الزامات شکل دهی تدریجی و حجم تولید بالا را در نظر بگیرند. Qiren قالبهای مهر زنی پیشرونده و مرکب سفارشی را با دقت ماشینکاری گزارش شده تا 0.01 ± میلیمتر و طول عمر قالب بیش از 5 میلیون چرخه توسعه میدهد. با ترکیب مهندسی دقیق، پردازش کنترل شده، بازرسی و مدیریت تولید قابل ردیابی، یک قالب اتصال دهنده با طراحی مناسب می تواند به تولیدکنندگان کمک کند تا ضایعات را کاهش دهند، ثبات تولید را بهبود بخشند، زمان چرخه را کوتاه کنند و هزینه های ابزارآلات طولانی مدت را کنترل کنند.
فهرست مطالب
- قالب مهر زنی اتصال دهنده چیست؟
- چرا دقت در مهر زنی کانکتور مهم است؟
- ویژگی های کلیدی قالب مهر زنی اتصال دهنده با کیفیت بالا چیست؟
- قالب مهر زنی اتصال دهنده چگونه ساخته می شود؟
- کدام انواع قالب های مهر زنی برای اتصال دهنده ها استفاده می شود؟
- چگونه سازندگان باید قالب مهر زنی اتصال دهنده را انتخاب کنند؟
- چرا Qiren را برای راه حل های قالب مهر زنی اتصال دهنده انتخاب کنید؟
- چه صنایعی از قالب های مهر زنی اتصال دهنده استفاده می کنند؟
- سوالات متداول
- نتیجه گیری
قالب مهر زنی اتصال دهنده چیست؟

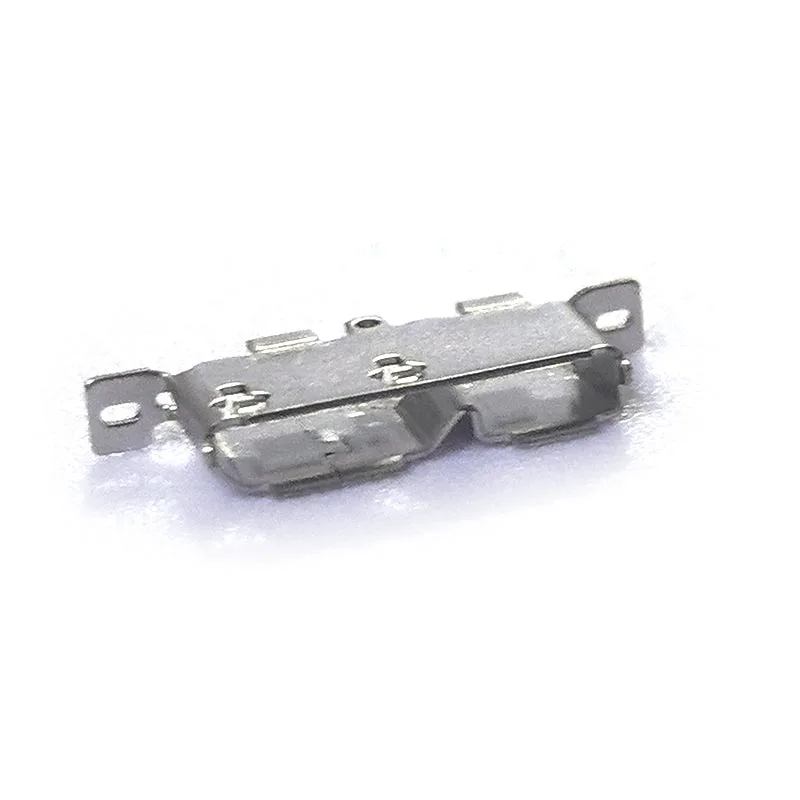

قالب مهر زنی اتصال دهنده یک سیستم ابزار دقیق است که برای تبدیل نوار فلزی، ورق یا سایر مواد مناسب به اجزای رابط از طریق عملیات مهر زنی کنترل شده استفاده می شود. این فرآیند نیروی مکانیکی را برای برش، خم کردن، شکل دادن، کشیدن یا شکل دادن به مواد طبق یک طرح قالب از پیش تعریف شده اعمال می کند.
اجزای رابط اغلب شامل نواحی تماس کوچک، شکاف های باریک، زبانه ها، خم ها، سوراخ ها و سایر هندسه های پیچیده هستند. در نتیجه، قالب باید تراز بسیار دقیقی را بین پانچها، قالبها، اجزای راهنما و سایر عناصر عملکردی حفظ کند.
برای تولید با حجم بالا، مهر زنی پیشرونده به ویژه ارزشمند است زیرا چندین عملیات را می توان در یک سیستم ابزار ادغام کرد. یک نوار فلزی در چندین ایستگاه حرکت می کند و هر ایستگاه یک عملیات خاص را قبل از خروج کانکتور نهایی از قالب انجام می دهد.
- سازگاری ابعادی بالا برای تولید مکرر
- پردازش کارآمد مقادیر زیادی از قطعات اتصال دهنده
- کاهش جابجایی دستی بین عملیات فردی
- هنگامی که چیدمان بهینه شده است، استفاده از مواد بهبود یافته است
- سازگاری با تجهیزات مهر زنی خودکار با سرعت بالا
چرا دقت در مهر زنی کانکتور مهم است؟
دقت یکی از مهمترین فاکتورهای عملکرد هنگام انتخاب ابزار کانکتور است. اتصال دهنده ها اغلب دارای الزامات ابعادی دقیق هستند زیرا حتی یک انحراف کوچک می تواند بر نیروی وارد کردن، تماس الکتریکی، حفظ مکانیکی، تراز مونتاژ یا سازگاری با اجزای جفت تأثیر بگذارد.
بنابراین یک قالب باکیفیت به بیش از ماشینکاری اولیه دقیق نیاز دارد. دقت باید در طول فرآیند کامل تولید، از جمله طراحی، ماشینکاری، عملیات حرارتی، مونتاژ، مهر زنی آزمایشی، بازرسی و نگهداری تولید حفظ شود.
| فاکتور عملکرد | اهمیت در تولید کانکتور | مزایای بالقوه تولید |
|---|---|---|
| دقت ابعادی | هندسه مهم اتصال دهنده را حفظ می کند | قابلیت تعویض اجزا را بهبود می بخشد |
| تراز ابزار | موقعیت پانچ و قالب را کنترل می کند | سایش ناهموار و عیوب مهر و موم را کاهش می دهد |
| کیفیت سطح | از برش و شکل دهی تمیز پشتیبانی می کند | به به حداقل رساندن خراش ها و آسیب های مادی کمک می کند |
| زندگی ابزار | ثبات تولید بلند مدت را تعیین می کند | هزینه های تعویض و خرابی را کاهش می دهد |
| سازگاری فرآیند | قطعات مکرر را در حد مشخصات نگه می دارد | کنترل کیفیت و بازده تولید را بهبود می بخشد |
قیرن بیان می کند که قابلیت ساخت قالب دقیق آن می تواند به دقت پردازش تا 0.01 ± میلی متر برای کاربردهای مناسب دست یابد. با این حال، تحمل واقعی قابل دستیابی همیشه باید با توجه به مواد، هندسه اجزا، ساختار قالب، تجهیزات مهر زنی و مشخصات مشتری تایید شود.
ویژگی های کلیدی قالب مهر زنی اتصال دهنده با کیفیت بالا چیست؟
هر قالب مهر زنی برای ساخت کانکتور دقیق مناسب نیست. ابزارسازی باید حول مواد کانکتور، هندسه، حجم تولید، الزامات تحمل و فرآیند مونتاژ پایین دست مهندسی شود.
طراحی قالب دقیق
ساختار قالب باید هر عملیات برش و شکل دهی را به دقت تعریف کند. برنامه ریزی دقیق ایستگاه به ویژه برای قالب های پیشرونده مهم است زیرا خطاهای معرفی شده در ایستگاه های اولیه می تواند بر هر عملیات بعدی تأثیر بگذارد.
ماشینکاری با کیفیت بالا
ماشینکاری CNC و سایر فناوری های ساخت دقیق می توانند اجزای قالب پیچیده با ابعاد و کیفیت سطح کنترل شده را تولید کنند. ماشینکاری مناسب همچنین از مونتاژ دقیق پانچ ها، درج ها، اجزای راهنما و بخش های قالب پشتیبانی می کند.
ساخت ابزار بادوام
تولید اتصال دهنده می تواند شامل میلیون ها چرخه مهر زنی باشد. انتخاب مواد مناسب، عملیات حرارتی، عملیات سطحی و اجزای مقاوم در برابر سایش می تواند به افزایش عمر مفید ابزار کمک کند.
عملکرد تولید پایدار
یک قالب خوب نه تنها باید دسته اول را با دقت تولید کند. باید عملکرد ثابت را در طول تولید طولانی مدت حفظ کند. بنابراین نظارت بر ابزار، نگهداری پیشگیرانه و بازرسی منظم ضروری است.
مدیریت کیفیت قابل ردیابی
قابلیت ردیابی ساخت، شناسایی انحرافات فرآیند و حفظ کیفیت ثابت را آسان تر می کند. Qiren گزارش می دهد که از یک سیستم اجرای تولید (MES) برای نظارت بر اطلاعات تولید و پشتیبانی از قابلیت ردیابی فرآیند استفاده می کند.
قالب مهر زنی اتصال دهنده چگونه ساخته می شود؟
ساخت قالب حرفه ای به جای برش دادن فولاد به شکل مورد نیاز، یک فرآیند مهندسی چند مرحله ای است. یک گردش کار معمولی می تواند شامل مراحل زیر باشد:
- تجزیه و تحلیل نیاز:نقشه کانکتور، مواد، تلورانس ها، حجم تولید، پرس مهر زنی و الزامات کاربرد را بررسی کنید.
- انتخاب مواد:مواد قالب مناسب را انتخاب کنید و بر اساس بارها و سایش مورد انتظار، عملیات مناسب را تعیین کنید.
- طراحی ساختار قالب:با توجه به هندسه قطعه، معماری پیشرونده، مرکب یا ابزارهای دیگر را توسعه دهید.
- ماشینکاری دقیق:صفحات قالب، درج ها، پانچ ها، قالب ها، راهنماها و سایر اجزا را با استفاده از فرآیندهای ماشینکاری مناسب بسازید.
- عملیات حرارتی:برای بهبود سختی، استحکام و مقاومت در برابر سایش، در صورت نیاز از پردازش حرارتی مناسب استفاده کنید.
- مونتاژ و رفع اشکال:ابزار را جمع آوری کنید و تراز، حرکت، فاصله ها و عملکرد عملکردی را بررسی کنید.
- مهر آزمایشی:قطعات نمونه را برای ارزیابی ابعاد، کیفیت شکلدهی، سوراخها، تغذیه مواد و پایداری تولید تولید کنید.
- بازرسی و اعتبار سنجی:اندازه گیری ویژگی های حیاتی در برابر الزامات فنی توافق شده.
- پشتیبانی تولید:ایجاد روشهای نگهداری و بازرسی مناسب برای عملیات طولانی مدت.
این گردش کار ساختاریافته کمک می کند تا طراحی اتصال دهنده به یک راه حل تولیدی تکرار شونده تبدیل شود تا اینکه صرفاً بر تنظیمات آزمون و خطا تکیه کند.
کدام انواع قالب های مهر زنی برای اتصال دهنده ها استفاده می شود؟
پیکربندی ابزار بهینه به طراحی اتصال دهنده و اهداف ساخت بستگی دارد. راه حل های رایج عبارتند از:
- قالب های مهر زنی پیشرونده:چندین عملیات را در ایستگاه های متوالی ادغام کنید و برای تولید با حجم بالا مناسب هستند.
- قالب های مرکب:هنگامی که ساختار قطعه اجازه می دهد، چندین عملیات برش را در طول یک فشار پرس انجام دهید.
- قالب های پانچ و برش:طراحی شده برای جداسازی دقیق مواد و عملیات سوراخ کردن.
- قالب گیری:زمانی استفاده می شود که پایانه ها یا قطعات اتصال دهنده نیاز به خم شدن یا شکل گیری کنترل شده دارند.
- قالب های طراحی:برای اجزای مناسبی که نیاز به تغییر شکل مواد کنترل شده در هندسه های عمیق تر دارند، اعمال می شود.
قیرن نشان میدهد که قابلیتهای تحقیق و توسعه قالب مستقل آن، قالبهای پیشرونده، قالبهای ترکیبی، قالبهای کششی، قالبهای پانچ و برش، قالبهای فشردهسازی و سایر راهحلهای ابزار دقیق را پوشش میدهد.
چگونه سازندگان باید قالب مهر زنی اتصال دهنده را انتخاب کنند؟
انتخاب ابزار فقط بر اساس قیمت خرید اولیه می تواند منجر به هزینه های بالاتر در کل چرخه عمر تولید شود. تولیدکنندگان باید نیاز کامل تولید را ارزیابی کنند.
| معیار انتخاب | سوالاتی که باید در نظر بگیرید |
|---|---|
| هندسه رابط | آیا ویژگیهای میکرو، شکافهای باریک، خمها یا پروفایلهای پیچیده وجود دارد؟ |
| مواد | چه آلیاژ فلزی، ضخامت، سختی و شرایط سطحی مهر می شود؟ |
| حجم تولید | آیا برنامه نمونه اولیه، حجم متوسط یا میلیون ها قطعه در سال است؟ |
| تحمل مورد نیاز | کدام ابعاد برای عملکرد کانکتور حیاتی است؟ |
| تجهیزات مهر زنی | آیا قالب با تناژ پرس، استروک، سرعت و سیستم تغذیه مطابقت دارد؟ |
| زندگی ابزار | چه عمر مفیدی قبل از تعمیر یا تعمیر اساسی لازم است؟ |
| قابلیت تامین کننده | آیا سازنده می تواند طراحی، ماشینکاری، تست، بازرسی و پشتیبانی پس از فروش را ارائه دهد؟ |
تولیدکنندگان همچنین باید اطلاعات واضحی در مورد قابلیت تحمل، روشهای آزمایشی، الزامات تعمیر و نگهداری، قطعات یدکی، برنامههای تحویل و اسناد کیفیت قبل از سفارش ابزارسازی درخواست کنند.
چرا Qiren را برای راه حل های قالب مهر زنی اتصال دهنده انتخاب کنید؟
قیرن بر تحقیق و توسعه قالب دقیق و ساخت برای مشتریان صنعتی که به عملکرد ابزار قابل اعتماد نیاز دارند، تمرکز دارد. راهحلهای قالب اتصال آن، ماشینکاری دقیق، فناوری مهر زنی با سرعت بالا، قابلیتهای تولید خودکار و مدیریت کیفیت ساختاریافته را ترکیب میکند.
چندین قابلیت به ویژه برای سازندگان کانکتور مرتبط است:
- ساخت دقیق:فرآیندهای تولید مناسب می توانند دقت ابعادی بالایی را برای نیازمندی های ابزار مورد نیاز به دست آورند.
- توسعه قالب سفارشی:ابزارها را می توان حول طرح های اتصال دهنده، مواد، حجم تولید و تجهیزات خاص مهندسی کرد.
- عمر طولانی:قیرن عمر قالب را بیش از 5 میلیون چرخه برای راه حل های ابزار قابل اجرا گزارش می دهد.
- مدیریت کیفیت:این شرکت مطابق با استانداردهای مدیریت کیفیت ISO 9001 و IATF 16949 گزارش می دهد.
- قابلیت ردیابی مبتنی بر MES:داده های تولید را می توان برای پشتیبانی از سازگاری و قابلیت ردیابی فرآیند نظارت کرد.
- تولید یکپارچه:طراحی، ماشینکاری، مونتاژ، اشکال زدایی، آزمایش و پشتیبانی تولید را می توان از طریق یک تامین کننده هماهنگ کرد.
برای خریداران در حال ارزیابی aتامین کننده قالب مهر زنی اتصال، این عوامل می توانند از قیمت به تنهایی معنادارتر باشند زیرا عملکرد ابزار به طور مستقیم بر بازده تولید، فرکانس نگهداری و هزینه های عملیاتی طولانی مدت تأثیر می گذارد.
چه صنایعی از قالب های مهر زنی اتصال دهنده استفاده می کنند؟
قطعات اتصال دهنده دقیق در بسیاری از صنایع که اتصالات الکتریکی، الکترونیکی، مکانیکی یا سیگنالی باید به طور مداوم ساخته شوند استفاده می شود.
- خودرو:سیستم های سیم کشی خودرو، ماژول های الکتریکی، سنسورها و سیستم های کنترل الکترونیکی.
- لوازم الکترونیکی مصرفی:اتصالات فشرده مورد استفاده در دستگاه ها و مجموعه های الکترونیکی.
- لوازم خانگی:اجزای اتصال الکتریکی برای لوازم خانگی و سیستم های کنترل.
- تجهیزات پزشکی:قطعات دقیق مورد استفاده در تجهیزات تخصصی الکترونیکی و الکترومکانیکی.
- الکترونیک صنعتی:اتصالات برای سیستم های کنترل، تجهیزات اتوماسیون و مجموعه های الکتریکی.
همانطور که سیستم های الکترونیکی فشرده تر می شوند و حجم تولید افزایش می یابد، اهمیت دقت مهر زنی قابل تکرار و ابزار قابل اعتماد همچنان در حال افزایش است.
سوالات متداول
قالب مهر زنی اتصال دهنده برای چه استفاده می شود؟
قالب مهر زنی اتصال دهنده برای ساخت اجزای رابط از مواد فلزی مناسب از طریق برش کنترل شده، پانچ، خمش، شکل دهی یا عملیات مهر زنی مرتبط استفاده می شود. این به ویژه برای تولید مقادیر زیادی از اجزای دقیق با ارزش است.
قالب مهر زنی کانکتور چقدر می تواند دوام بیاورد؟
عمر ابزار به ساخت قالب، انتخاب مواد، سرعت مهر زنی، هندسه اجزا، نگهداری و شرایط تولید بستگی دارد. Qiren عمر سرویس بیش از 5 میلیون چرخه را برای محلول های قالب اتصال دهنده قابل اجرا گزارش می دهد.
یک قالب مهر زنی اتصال دهنده به چه دقتی می تواند دست یابد؟
دقت به طراحی قطعه، مواد، ساختار ابزار، فرآیند ماشینکاری و تجهیزات مهر زنی بستگی دارد. Qiren بیان می کند که پردازش قالب دقیق مناسب آن می تواند تقریباً 0.01 ± میلی متر باشد، در حالی که تحمل نهایی باید برای هر پروژه خاص تأیید شود.
آیا باید قالب مهر زنی پیشرونده یا مرکب را انتخاب کنم؟
هیچ یک از گزینه ها به طور جهانی بهتر نیست. ابزارسازی پیشرو اغلب برای تولید کانکتور با حجم بالا و چند کاره سودمند است، در حالی که ابزارسازی ترکیبی می تواند زمانی موثر باشد که بتوان چندین عملیات را در طول یک ضربه پرس انجام داد. انتخاب مناسب باید بر اساس هندسه قطعه، حجم تولید، مواد، قابلیت های پرس و هزینه هدف باشد.
چگونه می توانم هزینه های تعمیر و نگهداری را برای ابزار مهر زنی کانکتور کاهش دهم؟
بازرسی منظم، روغن کاری صحیح، تغذیه مناسب مواد، تعویض به موقع اجزای سایش، و تعمیر و نگهداری پیشگیرانه می تواند به کاهش زمان خرابی غیرمنتظره کمک کند. یک قالب خوب طراحی شده با مواد مناسب و روش های تعمیر و نگهداری واضح نیز می تواند هزینه های چرخه عمر را کاهش دهد.
نتیجه گیری
یک دقتقالب مهر زنی رابطیک سرمایه گذاری حیاتی برای تولیدکنندگانی است که به ابعاد اتصال دهنده ثابت، راندمان تولید بالا و عملکرد ابزار طولانی مدت قابل اعتماد نیاز دارند. از طراحی دقیق قالب و ماشینکاری CNC گرفته تا مهر و موم آزمایشی، بازرسی، قابلیت ردیابی و نگهداری، هر مرحله می تواند بر نتایج نهایی تولید تأثیر بگذارد. Qiren با قابلیتهای مهندسی قالب دقیق، راهحلهای ابزار سفارشی، دقت پردازش ± 0.01 میلیمتر، عمر قالب چرخه 5M+ برای طرحهای قابل اجرا، و سیستمهای مدیریت کیفیت ISO 9001 و IATF 16949، پایهای قوی برای پروژههای تولید کانکتورهای سختافزاری فراهم میکند. اگر در حال برنامه ریزی یک پروژه اتصال دهنده جدید هستید یا به دنبال بهبود فرآیند مهر زنی موجود خود هستید،با ما تماس بگیریدبرای بحث در مورد نقشه های قطعه، نیازهای مواد، حجم تولید، اهداف تحمل و راه حل سفارشی قالب.
