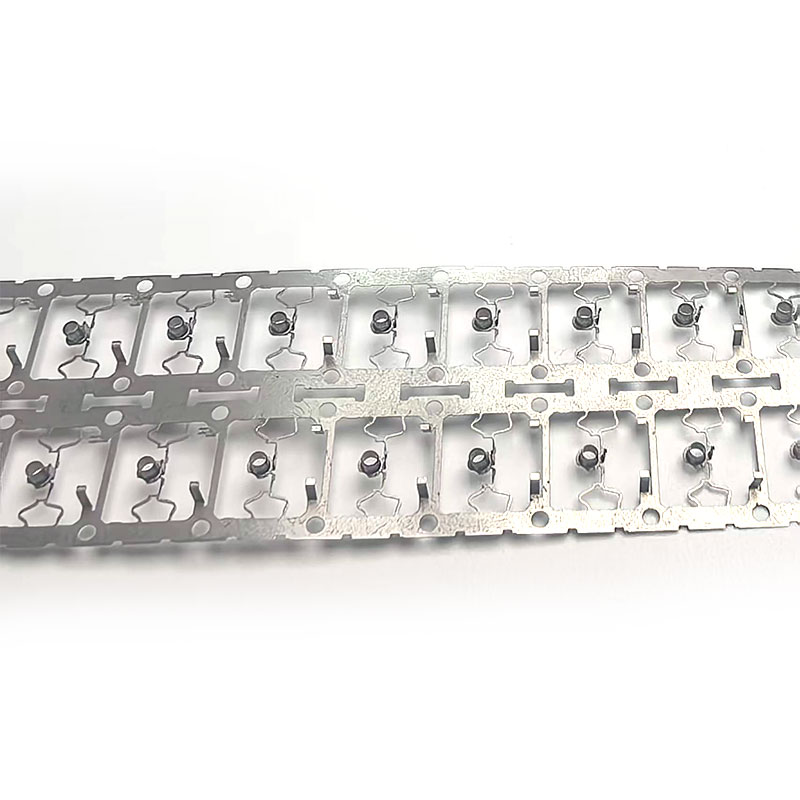

قطعات مهر زنی دقیق الکترونیکیبرای تولید قطعات فشرده، رسانا و بسیار دقیق مورد استفاده در کانکتورها، حسگرها، الکترونیک خودرو و وسایل ارتباطی ضروری هستند.قیرنمهر زنی دقیق را با فناوری EDM ترکیب می کند تا اجزای فلزی پیچیده با تحمل ابعادی تا 0.005 ± میلی متر را تولید کند و از توسعه نمونه اولیه و تولید با حجم بالا پشتیبانی می کند.
همانطور که محصولات الکترونیکی کوچکتر، نازکتر و یکپارچه تر می شوند، تولیدکنندگان به قطعات فلزی نیاز دارند که بتوانند ابعاد محکمی را حفظ کنند و در عین حال رسانایی پایدار، استحکام مکانیکی و عملکرد مونتاژ قابل اعتماد را ارائه دهند. مهر زنی دقیق الکترونیکی روشی کارآمد برای تشکیل پایانه ها، اجزای تماس، قطعات محافظ، عناصر فنری و سایر سازه های فلزی پیچیده در مقیاس تولید فراهم می کند. Qiren با ترکیب ساخت قالب EDM، مهر زنی دقیق، بازرسی هوشمند و کنترل فرآیند، راه حل های سفارشی برای الکترونیک، الکترونیک خودرو، تجهیزات پزشکی و کاربردهای ارتباطی ارائه می دهد. قابلیت تحمل ابعاد 0.005 ± میلی متر، سازگاری مواد و کنترل کیفیت سطح، مهر زنی دقیق را برای کاربردهای قطعات الکترونیکی مناسب می سازد.
فهرست مطالب
- چرا قطعات مهر زنی دقیق الکترونیکی مهم هستند؟
- مزایای اصلی چیست؟
- از چه موادی می توان استفاده کرد؟
- قطعات مهر زنی دقیق چگونه ساخته می شوند؟
- کجا استفاده می شوند؟
- چگونه خریداران باید یک تامین کننده دقیق مهر زنی را انتخاب کنند؟
- سوالات متداول
- نتیجه گیری
چرا قطعات مهر زنی دقیق الکترونیکی مهم هستند؟
محصولات الکترونیکی مدرن به طور فزاینده ای به اجزای فلزی مینیاتوری وابسته هستند. ترمینال اتصال، عنصر محافظ، فنر تماسی، قطعه باتری یا پشتیبانی رسانا ممکن است تنها کسری از اندازه یک قطعه مکانیکی معمولی باشد، اما میتواند مستقیماً بر عملکرد محصول کامل تأثیر بگذارد.
به همین دلیل است که مهر زنی دقیق چیزی بیش از برش و شکل دادن به ورق فلز است. فرآیند تولید باید دقت ابعاد، تغییر شکل مواد، سوراخها، کیفیت سطح و تکرارپذیری را کنترل کند. برای کاربردهای الکترونیکی، حتی یک انحراف ابعادی کوچک میتواند بر فشار تماس، نیروی وارد کردن، هدایت الکتریکی، تراز مونتاژ یا طول عمر محصول تأثیر بگذارد.
بر اساس اطلاعات محصول Qiren، عملیات مهر زنی آن ترکیبی از پردازش قالب EDM با مهر زنی دقیق و فن آوری های بازرسی است. این شرکت بیان میکند که فرآیند آن میتواند برای کاربردهای مناسب، از جمله قطعات پیچیده شکل، اجزای ریز سوراخ، و مواد بسیار نازک زیر ۰.۱ میلیمتر، تحملهایی به ۰.۰۰۵ ± میلیمتر داشته باشد.
این ترکیب زمانی که سازندگان به قطعات قابل تکرار در مقادیر زیاد و بدون از بین بردن ثبات ابعادی نیاز دارند، مهر زنی دقیق را بسیار ارزشمند می کند.
مزایای اصلی قطعات مهر زنی دقیق الکترونیکی چیست؟
1. دقت ابعادی بالا
قطعات الکترونیکی دقیق اغلب به ابعاد کاملاً کنترل شده ای نیاز دارند تا مجموعه های مینیاتوری را در خود جای دهند. طراحی پیشرفته قالب، ماشینکاری EDM و پارامترهای مهر زنی کنترل شده می توانند تغییرات ابعادی را کاهش داده و سازگاری قطعه به قطعه را بهبود بخشند.
برای پایانه های رابط و سایر اجزای رسانا، دقت ابعادی به طور مستقیم بر عملکرد جفت گیری تأثیر می گذارد. هندسه ثابت به سازندگان کمک می کند تا نیروی وارد شده قابل پیش بینی، موقعیت تماس و سازگاری مونتاژ را حفظ کنند.
2. قابلیت هندسه پیچیده
هنگامی که اجزاء دارای شیارهای عمیق، گوشههای تیز، سوراخهای پلکانی، بخشهای باریک یا سایر ویژگیهای پیچیده باشند، فرآیندهای مهر زنی سنتی ممکن است با محدودیتهایی مواجه شوند. ابزار به کمک EDM می تواند به ایجاد ساختارهای قالب پیچیده تر برای این هندسه های سخت کمک کند.
- سوراخ های میکرو و شکاف های باریک
- سازه های پلکانی و فرورفته
- نواحی تماس ظریف
- ویژگی های زاویه تیز
- اجزای فلزی بسیار نازک
- فنرهای کوچک و سازه های رسانا
3. تولید انبوه کارآمد
هنگامی که قالب مهر زنی توسعه یافت و اعتبار سنجی شد، این فرآیند می تواند مقادیر زیادی از قطعات ثابت با زمان چرخه نسبتاً کوتاه تولید کند. این امر مهر زنی دقیق را برای تولیدکنندگان لوازم الکترونیکی با حجم تولید پایدار جذاب می کند.
4. کیفیت سطح بهتر
شرایط سطح برای قطعات الکتریکی و مکانیکی حیاتی است. بریدگی بیش از حد، خراش، تغییر شکل یا سطوح ناهموار می تواند مشکلات مونتاژی ایجاد کند یا بر رسانایی و مقاومت در برابر سایش تأثیر منفی بگذارد.
قیرن استفاده از پردازش غیر تماسی EDM و فناوری تکمیل آینهای را برای کاربردهای سخت، با زبری سطح گزارششده زیر Ra0.2 میکرومتر در شرایط پردازش قابل اجرا توصیف میکند.
از چه موادی می توان استفاده کرد؟
انتخاب مواد باید بر اساس هدایت، استحکام، مقاومت در برابر خوردگی، سختی، ویژگی های فنر، رفتار شکل دهی، دمای عملیاتی و الزامات کاربرد نهایی باشد.
| نوع مواد | خصوصیات معمولی | برنامه های کاربردی بالقوه |
|---|---|---|
| آلیاژهای مس | هدایت الکتریکی و شکل پذیری خوب | پایانه ها، کنتاکت ها، اجزای رسانا |
| فولاد ضد زنگ | استحکام، مقاومت در برابر خوردگی، دوام | محفظه های الکترونیکی، فنرها، اجزای ساختاری |
| تیتانیوم | نسبت استحکام به وزن بالا و مقاومت در برابر خوردگی | قطعات تخصصی الکترونیکی و پزشکی |
| آلیاژهای با سختی بالا | مقاومت در برابر سایش و پایداری مکانیکی | نیاز به قطعات دقیق و قطعات مرتبط با ابزار |
انتخاب مواد مناسب نیز بر عمر قالب و هزینه تولید تأثیر می گذارد. مواد با سختی یا چقرمگی بالا ممکن است نیاز به ابزارهای تخصصی و استراتژیهای ماشینکاری داشته باشند، که تجزیه و تحلیل مهندسی را قبل از تولید انبوه مهم میکند.
قطعات مهر زنی دقیق چگونه ساخته می شوند؟
یک پروژه مهر زنی دقیق و قابل اعتماد معمولاً مدت ها قبل از اولین دوره تولید شروع می شود. نقشه اجزاء، مشخصات مواد، الزامات تحمل، پرداخت سطح، حجم سالانه و محیط کاربرد همه باید در مرحله مهندسی بررسی شوند.
مرحله 1: تجزیه و تحلیل محصول و نقشه
مهندسان هندسه، تحمل ها، ضخامت مواد، جهت شکل دهی، ابعاد بحرانی و خطرات احتمالی ساخت را ارزیابی می کنند. تجزیه و تحلیل اولیه طراحی می تواند به شناسایی ویژگی هایی کمک کند که ممکن است تغییر شکل، ترک خوردگی، سوراخ های بیش از حد یا نگهداری ابزار دشوار را ایجاد کنند.
مرحله 2: طراحی قالب دقیق
قالب مهر زنی تعیین می کند که اجزای نهایی با چه دقتی می توانند تشکیل شوند. برای قطعات الکترونیکی پیچیده، می توان از ماشینکاری EDM برای ایجاد ساختارهای ظریف و ویژگی های قالب با دقت بالا استفاده کرد.
مرحله 3: آماده سازی مواد
نوار یا ورق فلزی انتخاب شده باید ضخامت، خواص مکانیکی و شرایط سطح مورد نیاز را داشته باشد. سازگاری مواد به ویژه هنگامی که تلرانس های بسیار کم درگیر باشد اهمیت دارد.
مرحله 4: مهر زنی و شکل دادن
در طول تولید، مواد از طریق عملیات مهر زنی کنترل شده برای دستیابی به ویژگی های برش، خمش، پانچ، شکل دهی یا پیشرونده می گذرد. پارامترهای فرآیند پایدار به حفظ تکرارپذیری در کل دسته تولید کمک می کند.
مرحله 5: بازرسی ابعاد و سطح
بازرسی ابعاد بحرانی را تأیید می کند و عیوب احتمالی را تشخیص می دهد. Qiren گزارش می دهد که از تجهیزات اندازه گیری سه بعدی، تجهیزات بازرسی نوری و تست سختی به عنوان بخشی از فرآیند کنترل کیفیت خود استفاده می کند. گزارش های کیفی دسته ای همچنین می تواند از قابلیت ردیابی تولید و پذیرش مشتری پشتیبانی کند.
کجا استفاده می شوند؟
قطعات مهر زنی دقیق الکترونیکی در صنایع مختلف استفاده می شود زیرا آنها می توانند ابعاد کوچک را با قابلیت تکرار بالا و قابلیت اطمینان عملکردی ترکیب کنند.
لوازم الکترونیکی مصرفی
گوشیهای هوشمند، لپتاپها، دستگاههای پوشیدنی و سایر محصولات فشرده به قطعات فلزی مینیاتوری نیاز دارند که به طور دقیق در فضاهای داخلی محدود قرار میگیرند. برنامه ها می توانند شامل نگهدارنده های سیم کارت، اجزای رابط Type-C، پایانه های تماس و سازه های فلزی مرتبط با FPC باشند.
الکترونیک خودرو
استفاده روزافزون از سیستم های کنترل الکترونیکی و وسایل نقلیه الکتریکی تقاضا برای قطعات رسانا و مکانیکی دقیق را افزایش داده است. کاربردهای بالقوه شامل اجزای مرتبط با باتری، فنرهای رله، پایانه ها، اجزای حسگر و سیستم های اتصال الکتریکی است.
تجهیزات پزشکی
دستگاه های پزشکی می توانند به اجزای مینیاتوری با ابعاد کنترل شده و کیفیت سطح قابل اعتماد نیاز داشته باشند. قطعات فلزی مهر و موم دقیق ممکن است در اجزای ریز ابزار، محفظههای دستگاه و سایر مجموعههای تخصصی که سازگاری ابعادی ضروری است استفاده شود.
تجهیزات ارتباطی
دستگاه های ارتباطی و مجموعه های الکترونیکی با چگالی بالا به اتصالات دقیق و اجزای رسانا متکی هستند. مهر زنی دقیق می تواند از تولید سازه های تماس فشرده ای که نیاز به هندسه ثابت در طول مونتاژ مکرر دارند پشتیبانی کند.
چگونه خریداران باید یک تامین کننده دقیق مهر زنی را انتخاب کنند؟
انتخاب تامین کننده مناسب صرفاً به مقایسه قیمت های واحد نیست. برای قطعات الکترونیکی دقیق، قابلیت ابزارسازی، سیستم های بازرسی، تجربه مواد، پشتیبانی مهندسی و مقیاس پذیری تولید می تواند تاثیر بیشتری بر هزینه کل پروژه داشته باشد.
قبل از ثبت سفارش، خریداران باید نکات زیر را ارزیابی کنند:
- قابلیت ابعادی:تأیید کنید که آیا تامین کننده می تواند به طور مداوم تلورانس های مورد نیاز را برآورده کند یا خیر.
- تخصص ابزار:قابلیت های طراحی قالب، EDM، نگهداری و بهینه سازی تامین کننده را بررسی کنید.
- تجربه مادی:اطمینان حاصل کنید که سازنده آلیاژ مس انتخاب شده، فولاد ضد زنگ، تیتانیوم یا مواد دیگر را درک کرده است.
- قابلیت بازرسی:بررسی کنید که آیا می توان ابعاد بحرانی را با استفاده از تجهیزات بازرسی CMM، نوری یا سایر تجهیزات اندازه گیری کرد.
- مقیاس پذیری تولید:اطمینان حاصل کنید که تامین کننده می تواند از نمونه اولیه یا دسته آزمایشی به تولید انبوه پایدار حرکت کند.
- اسناد کیفیت:گزارش های بازرسی و معیارهای پذیرش به وضوح تعریف شده را بخواهید.
- ارتباطات مهندسی:یک تیم فنی پاسخگو می تواند بازنگری های غیر ضروری ابزار و تاخیرهای تولید را کاهش دهد.
قیرن بیان می کند که عملیات مهر زنی آن هم از تولید آزمایشی دسته کوچک و هم از تولید در مقیاس بزرگتر پشتیبانی می کند. اطلاعات تولید آن همچنین نشان دهنده یک تاسیسات 3000 متر مربعی، بیش از 50 کارمند و یک تیم تحقیق و توسعه است که تقریباً 15 درصد از نیروی کار آن را نمایندگی می کند. این شرکت صادرات به بیش از 20 کشور و منطقه را گزارش می دهد.
سوالات متداول
قطعات مهر زنی دقیق الکترونیکی چیست؟
قطعات مهر زنی دقیق الکترونیکی اجزای فلزی هستند که از طریق فرآیندهای مهر زنی دقیق برای کاربردهای الکترونیکی و الکترومکانیکی تولید می شوند. آنها می توانند پایانه ها، کنتاکت ها، فنرها، اجزای محافظ، تکیه گاه های رسانا و سایر قطعات مینیاتوری باشند.
مهر زنی دقیق چه تحملی می تواند به دست آورد؟
تحمل قابل دستیابی به مواد، هندسه، ضخامت، طراحی ابزار و شرایط تولید بستگی دارد. Qiren تحمل ابعادی را تا 0.005 ± میلی متر برای کاربردهای دقیق مهر زنی مناسب گزارش می دهد. تلورانس های واقعی باید در مقابل نقشه قطعه خاص تایید شود.
آیا می توان قطعات الکترونیکی پیچیده را سفارشی کرد؟
بله. مهر زنی دقیق سفارشی را می توان در مورد نقشه های مشتری، مدل های سه بعدی، مشخصات مواد، ابعاد، تحمل ها، نیازهای سطح و حجم تولید توسعه داد. ساخت قالب به کمک EDM به ویژه برای سازه های پیچیده که تولید آنها با ابزارهای معمولی دشوار است مفید است.
کدام صنایع از قطعات مهر زنی الکترونیکی دقیق استفاده می کنند؟
زمینه های اصلی کاربرد شامل لوازم الکترونیکی مصرفی، الکترونیک خودرو، تجهیزات پزشکی، تجهیزات ارتباطی، محصولات خانه هوشمند و سایر مجموعه های الکترونیکی دقیق است.
چگونه می توانم درخواست قیمت کنم؟
ارائه یک نقشه دوبعدی یا فایل CAD سه بعدی، اطلاعات مواد، مقدار سالانه، تحمل بحرانی، الزامات پایان سطح، و برنامه تحویل مورد انتظار می تواند به سازنده کمک کند پروژه را ارزیابی کند و قیمت دقیق تری تهیه کند.
نتیجه گیری
همانطور که دستگاه های الکترونیکی همچنان کوچکتر و پیچیده تر می شوند، دقت ساخت اهمیت فزاینده ای پیدا می کند. مهر زنی دقیق الکترونیکی ترکیبی عملی از ثبات ابعادی، قابلیت تشکیل پیچیده، انعطاف پذیری مواد، کیفیت سطح و تولید مقیاس پذیر را فراهم می کند. با ابزارسازی به کمک EDM، مهر زنی کنترل شده و بازرسی سیستماتیک، سازندگان می توانند قطعات فلزی مینیاتوری تولید کنند که الزامات مونتاژ الکترونیکی را برآورده کند.
قیرن مهندسی قالب دقیق، پردازش EDM، مهر زنی و قابلیت های بازرسی را برای پشتیبانی از پروژه های قطعات الکترونیکی سفارشی از توسعه ابزار تا تولید ترکیب می کند. اگر قطعات فلزی با دقت بالا را برای اتصالات، لوازم الکترونیکی خودرو، تجهیزات پزشکی، تجهیزات ارتباطی یا دیگر مجموعههای دقیق تامین میکنید،با ما تماس بگیریدبرای بحث در مورد نقشه ها، مواد، میزان تحمل، حجم تولید و الزامات مهر زنی سفارشی خود را مورد بحث قرار دهید.
